Appassionato di Elettronica, alcune delle Realizzazioni Valvolari





     Amplificatori Completati

PV203 SE per cuffia con ECC82

PV204 PP di EL84 magico con ECC82, EF86 e EM87

PV207 SE di 6AK6 a triodo, e 6AF4

PV208 SE di PCL86 SRE

PV213 SE di 5998 e ECC83

PV217C OTL di PL36 per cuffia, e ECC88

PV224C SE dual mono di 6C33C russo, con 310°, 6C5G e 5U4

PV125B PP mono di EL504 testata per chitarra, e 6CG7 e ECC82

PV228 SE di EL34 secondo NE a triodo e ECC83

PV228B SE di 5881 NE a triodo e ECC82

PV234B SE di 6DR7 DG3

PV136 Push-Pull di EL 84 mono per chitarra, e ECF80

PV240 SE di 1624 a risc diretto a triodo, e 6SL7

PV242 SE 6L6 a triodo e pre magnetico, e 5814

PV244 geloso dual mono, EL34 e 6SN7

PV252 Ibrido Ampli PC, con 12AH7GT

PV254 SE di 6005W ampli PC, e 6BK7

PV258 Ampli SE VT1625, e 12SL7 e MosFet

PV260 PP di 6V6 Poker Russo ibrido OP275



     Sperimentazioni e vari

PV101 p/p da Super 8, con EL84, ECC82 e EF86

PV214 SE 2A3 Monotriodo, e 6SL7

PV216 SE 1624 monotriodo, e 6SN7

PV124 SE 6C33C Russo mono, e con 328 e 6J5GT

PV125 PP EL504 da Krundall, e ELL80 e ECC82

PV229 SE 6V6 Permaloy, e 6SL7

PV133 SE ECL84 DG1

PV235 PP 6061 DG2, e ECF82

PV240 SE 1624 risc diretto e 6SL7GT

PV150 SE 805 in classe A2, con 6SN7GT e MosFet

PV156 SE 6AL6 in classe A2 e ½ 6SL7 e MosFet

PV157 PP Ampli OP-VT di 6061 e OP o ECF80

PV   Wu meter ad Occhio magico con 6AF6G e ECC189

PV   WU meter con indicatore ottico EAM86

PV…Tracciacurve per Valvole Termioniche



Amplificatori completati



PV240 riscaldamento diretto

Tipo: Single Ended Stereo

Valvole impiegate: 2x 1624, 6SL7GT

Alimentazione: 5X4G e OA2+OB2 per pre

Potenza di Uscita:3,5W

Note: Tu B2R (Bartolucci); schema; indicatore di picco a led (schema); Costruire HiFi 54 (2001), 34; disponibile



PV203

Tipo: Single-Ended stereo di ECC82

Valvole impiegate: 2x ECC82 (12AU7)

Alimentazione: diodi al Si, stabilizzata a transistor

Potenza di Uscita:

Note: suggerito a Nuova Elettronica, poi da loro pubblicato (NE 190 pag 95 kit LX1309 Ampl. Valvolare per Cuffia); non più disponibile



PV204 (Magico)

Tipo: Push-Pull stereo di EL84

Valvole impiegate: 4x EL84, 2x ECC82, 2x EF86, 2x EM87

Alimentazione: diodi al Si

Potenza di Uscita:13W

Note: polarizzazione manuale separate, TU Hammond, occhio magico; ceduto



PV207

Tipo: Single-Ended stereo di 6AK6 a triodo,

Valvole impiegate: 2x 6AK6, 2x6AF4 (o 6DZ4)

Alimentazione: separata, a diodi al Si

Potenza di Uscita: per piccoli altoparlanti ad alta efficienza

Note: Schema e Wu meter a risposta logaritmica; disponibile

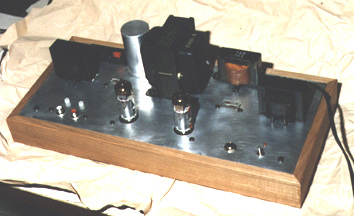

PV208

Tipo: Single-Ended stereo, classico SRE

Valvole impiegate: 2x PCL86

Alimentazione: a diodi al Si

Potenza di Uscita: 3,5W

Note: Schema e Wu meter a risposta logaritmica; TA smontato



PV213 PinoTriodino

Tipo: Single Ended stereo

Valvole impiegate: 5998 (doppio triodo), ECC83 (12AX7)

Alimentazione:  a diodi al Si

Potenza di Uscita: 4W

Note: da laboratorio, ottima qualità; disponibile



PV224C Russo

Tipo: Single Ended, Dual-mono

Valvole impiegate, per modulo: 6C33Cb, 310A, 6C5G

Alimentazione: 5AU4 e Diodi al Si per Pilota

Potenza di Uscita: 15W

Note: polarizzazione manuale, TU B2R (Bartolucci), schema; ceduto una coppia, una coppia disponibili i “ferri”



PV228

Tipo: Single-Ended in classe A

Valvole impiegate: 2x EL34 (a triodo), ECC83 (12AX7)

Alimentazione: a diodi al Si

Potenza di Uscita: 7,5W

Note: pre SRPP, polarizzazione manuale, indicatore di picco a led; poi trasformato in 228B



PV228B

Tipo: Single-Ended in classe A

Valvole impiegate: 2x 6L6GB/5881 (a triodo), ECC83 (12AX7)

Alimentazione: a diodi al Si

Potenza di Uscita: 7,5W

Note: pre SRPP, polarizzazione manuale, indicatore di picco a Led, schema; disponibile





PV125B per chitarra

Tipo: chitarra, Push-Pull

Valvole impiegate: 2x EL504, 6CG7, ECC82

Alimentazione: a diodi al Si

Potenza di Uscita: 60W

Note: ottimizzata la parte pre-pilota; disponibile



PV234B DG3 baby

Tipo: Single Ended, stereo

Valvole impiegate: 2x 6DR7

Alimentazione: a diodi al Si

Potenza di Uscita: 2,5W

Note: didattico, per E2k, schema; ceduto



PV136 per chitarra

Tipo: Push Pull, mono

Valvole impiegate: 2x EL84, 6GH8 (ECF80, 6EA8)

Alimentazione: a diodi al silicio

Potenza di Uscita: 15W (su 4 ohm)

Note: per box per chitarra, schema; disponibile



PV242

Tipo: Single Ended classeA, stereo con pre

Valvole impiegate: 2x 6L6GC, 4x ECC82(5814)

Alimentazione: 5U4GB

Potenza di Uscita: 7,5W

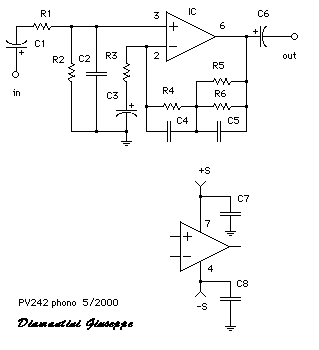

Note: finale (schema), pre a tre ingressi con out bf (schema), pre magnetico a IC (schema), indicatore di picco  aled (schema); ceduto



PV244 Geloso

Tipo: Push Pull, dual-mono

Valvole impiegate, a modulo: 2x EL34, 6SN7GT

Alimentazione, a modulo: 5X5G, 2x OD3 (VR150)

Potenza di Uscita: 50W

Note: recupero e trasformazione di due Geloso/Radioconi, schema, Costruire HiFi 149 (2011), 34; ceduti



PV252 Ampli PC ibrido

Tipo: ibrido, stereo

Valvole impiegate: 12AH7GT

Alimentazione: a diodi di silicio e stabilizzata per filamento (BC327)

Potenza di Uscita: 4W

Note: ampli a valvola e adattatore di uscita a transistor BD137/BD138, schema ampli e alimentatore, Costruire HiFi 77 (2005), 16; disponibile



PV254 Ampli PC TU

Tipo: Single Ended, classe A, stereo

Valvole impiegate: 2x 6005W, 6BK7A

Alimentazione: esterna a diodi al Si, stabilizzata per filamenti

Potenza di Uscita: 1,1W su 8 ohm (1W su 4 ohm)

Note: schema ampli e alimentatore, Wu meter,Costruire HiFi 83 (2005), 28; disponibile



PV217C

Tipo: OTL, classe A, stereo

Valvole impiegate: 2x PL36, ECC88

Alimentazione: a diodi al Si stabilizzata

Potenza di Uscita: 0,5W

Note: per cuffia; non più disponibile



PV258 SE 1625 A_A2.jpg

Ampli VT1625 (PV258)

Tipo: Single Ended classe A/A2 pilotato con MosFet

Valvole impiegate: 1625, 1/2 12SL7GT

Alimentazione: a diodi al Si a parte

Potenza di Uscita: 12 W

Note: schema ampli, Trasformatori Marco Broni, Costruire HiFi 246 (2019)



PV260 Poker Russo.jpg

Ampli Poker Russo (PV260)

Tipo: Push-Pull pilotato con Operazionale

Valvole impiegate: 6V6

Alimentazione: a diodi al Si a parte

Potenza di Uscita: W

Note: ibrido, insolito, OP275; Costruire HiFi in corso di pubblicazione (2020)



Sperimentazioni e amplificatori vari



PV101 da Super 8

Tipo: Push Pull, mono

Valvole impiegate: 2x EL84, ECC82(12AU7), EF86 (

Alimentazione: a diodi al silicio

Potenza di Uscita: nd

Note: da Super8 Microtecnica, modificato secondo Elektor 3, 85; trasformato in PV136



PV214 Monotriodo

Tipo: Single Ended stereo

Valvole impiegate: 2x 2A3, 6SL7GT

Alimentazione: 5X4G, e stabilizzata 2x OA2 e BUT11AF

Potenza di Uscita: 1,5W

Note: Prototipo a riscaldamento diretto, TU B2R (Bartolucci), schema; poi trasformato in PV240



PV216 Monotriodo

Tipo: Single Ended stereo, classe A

Valvole impiegate: 2x 1624 (a triodo), 6SL7GT o 6SN7GT

Alimentazione: 5X4G, e stabilizzata 2x OA2 e BUT11AF

Potenza di Uscita: 3W

Note: studio riscaldamento diretto, TU B2R (Bartolucci), schema; poi trasformato in PV240



PV124 Russo

Tipo: single Ended, mono

Valvole impiegate: 6C33Cb, 328A, 6J5G

Alimentazione: 5AU4 e Diodi al Si per Pilota

Potenza di Uscita: 15W

Note: studio, polarizzazione manuale, TU B2R (Bartolucci); poi trasformato in PV224C



PV125 Krundall (Davoli)

Tipo: testata per PA, Push-Pull

Valvole impiegate: 2x EL504, ELL80, ECC82

Alimentazione: a diodi al Si

Potenza di Uscita: 60W

Note: pilota da ottimizzare



PV229

Tipo: Single-Ended stereo in classe A

Valvole impiegate: 2x 6V6 (a triodo), 6SL7GT

Alimentazione: esterna

Potenza di Uscita: nd

Note: Tu in Permaloy; sperimentale, disponibile



PV133 DG1

Tipo: amplificatore minimale

Valvole impiegate: ECL84

Alimentazione: esterna

Potenza di Uscita: 1W

Note: didattico, per principianti, minimale, per E2k, schema; sperimentale, disponibile



PV235 DG2

Tipo: Push Pull, stereo

Valvole impiegate: 4x 6061, 2x ECF82 (ECF802)

Alimentazione: a diodi al Si esterna

Potenza di Uscita: 12W

Note: didattico, per E2k; poi trasformato in OP-VTe poi in Poker Russo

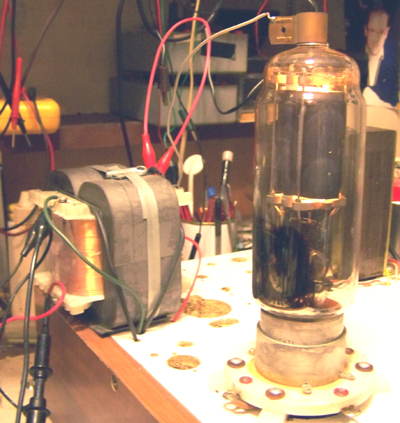

PV150

Tipo: Single Ended 805

Valvole impiegate: 805, 6SN7

Alimentazione: a diodi al Si

Potenza di Uscita: 50W

Note: in polarizzazione A/A2 con Mosfet, schema ampli e alimentatozione, Costruire HiFi 192 (2015), 28; sperimentale.



SE in Classe A/A2 (PV156)

Tipo: Single Ended classe A/A2

Valvole impiegate: 6AL6GT, 1/2 6SL7GT

Alimentazione: a diodi al Si

Potenza di Uscita: 10W

Note: schema ampli e pre, Costruire HiFi 239 (2019); sperimentale, poi trasformato



PV157 Foto 2.jpg

Ampli OP-VT (PV157)

Tipo: Push-Pull pilotato con Operazionale

Valvole impiegate: 6061 (e ECF80)

Alimentazione: a diodi al Si

Potenza di Uscita: 19 W

Note: ibrido, insolito, OP275; Costruire HiFi 255 (2020); sperimentale e confronto con valvolare, poi trasformato



EFM-11 VALVO

Un indicatore di potenza ad Occhio magico

Tipo: con risposta a curva logaritmica

Valvole impiegate: 6AF6G, ECC189

Alimentazione: --

Note: Costruire HiFi; n 47 (2000)



Tracciacurve upgrade.jpg

Tracciacurve per Valvole Termioniche

Tipo: economico traccia curve

Valvole impiegate: --

Alimentazione: --

Note: Costruire HiFi; n 66 (2003)  base; n 70 (2004) up-grade; n 226 (2018) ulteriore estensione per valvole a polarizzazione positiva

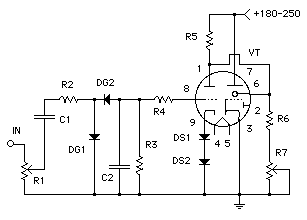

WU meter EAM86.jpg

WU meter con indicatore ottico

Tipo: Un indicatore di potenza con indicatore ottico

Valvole impiegate: EAM86

Alimentazione: --

Note: Costruire HiFi; n 99 (2007)
